小型テレメーターの仕組みや選び方、用途別の活用事例をわかりやすく解説します。高速回転体の計測やノイズ対策、無線性能、価格の目安まで網羅。導入前に知っておきたいポイントを押さえ、最適な機種選定に役立つ情報をお届けします。

回転する軸やシャフトの温度・ひずみを、有線ケーブルなしで測りたい。そんな現場の悩みを解決するのが小型テレメーターです。近年は装置の省スペース化が進み、より小さく、より高精度な計測機器が求められています。本記事では、小型テレメーターの基本的な仕組みから、機種選定の判断基準、代表的な活用シーンまでを整理して解説します。導入コストや特注対応の相談方法にも触れ、現場担当者が知りたい情報をまとめました。初めて検討する方も、既存機器の入れ替えを考えている方も、ぜひ参考にしてください。

🔍小型テレメーターとは何かを基礎からわかりやすく整理

小型テレメーターは、回転する軸や動く部品に取り付けたセンサから、温度やひずみなどの計測データを無線で送信する装置です。ケーブルで接続できない場所の計測を可能にする、現場に欠かせない技術といえます。従来の大型機器では設置スペースが確保できず、計測を諦めるケースもありました。小型化が進んだことで、自動車エンジンや工作機械、風力発電など幅広い分野で活用が広がっています。ここでは、基礎的な役割と小型化の背景を整理していきます。

テレメーターの基本的な役割

テレメーターとは、離れた場所や動いている対象のデータを、無線や専用回線で受信機に送る仕組みです。回転体の温度を測るケースでは、軸に貼り付けた熱電対の信号を送信機がデジタル変換し、電波で受信機に届けます。有線では実現できない計測を可能にする点が最大の強みです。たとえば毎分1万回転を超えるシャフトの表面温度も、非接触で連続的に取得できます。研究開発から品質管理まで、現場のデータ取得の幅を大きく広げてくれる存在です。

小型化が求められる背景

装置全体が小さくなるほど、取り付けられる場所は増えます。近年の自動車や航空宇宙分野では、狭い空間に多数のセンサを配置する必要があり、送信機自体の小型軽量化が必須条件になっています。また、回転体に取り付ける場合は重量バランスも重要です。送信機が重いと回転精度に影響し、正確な計測ができません。小型テレメーターは、こうした課題を解決するために設計されており、直径数センチ・重量数十グラムといった製品も登場しています。設置の自由度が高まることで、これまで測れなかった対象にもチャレンジできるようになりました。

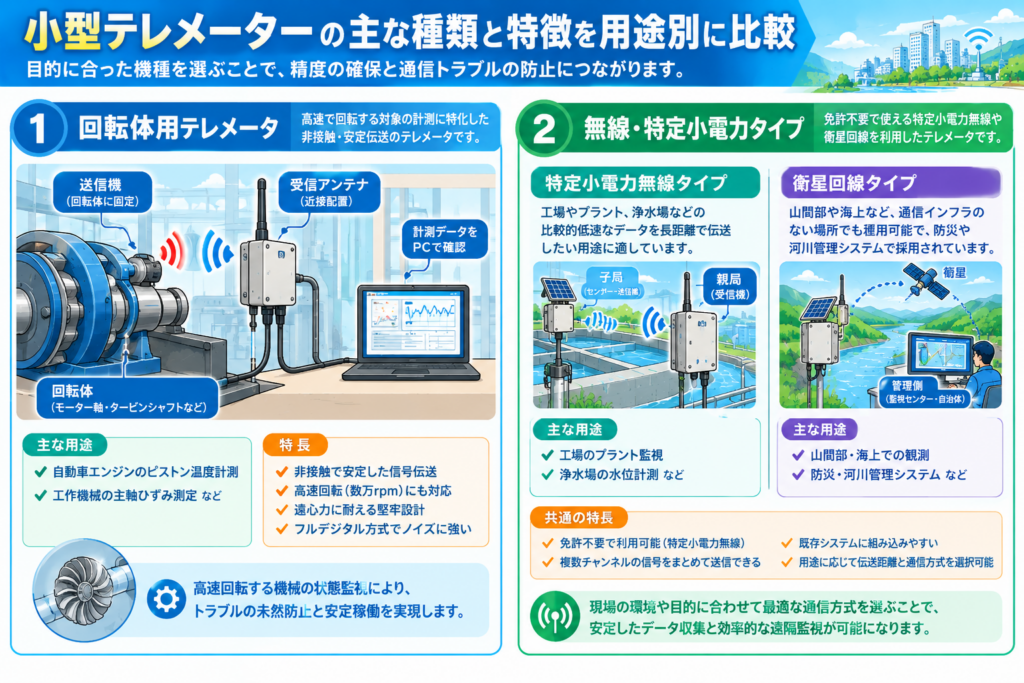

⚙小型テレメーターの主な種類と特徴を用途別に比較

小型テレメーターと一口に言っても、対象物や伝送方式によって種類はさまざまです。目的に合わない機種を選ぶと、精度不足や通信トラブルの原因になります。ここでは代表的なタイプを整理し、それぞれの得意分野を明確にしていきます。自社の計測対象がどのカテゴリーに近いかを把握すれば、機種選定の第一歩を踏み出せます。

回転体用テレメーター

回転体用は、モーター軸やタービンシャフトのように高速で回転する対象に特化したタイプです。送信機を軸に固定し、受信アンテナを近接配置することで、非接触かつ安定した信号伝送を実現します。代表的な用途は、自動車エンジンのピストン温度計測や、工作機械の主軸ひずみ測定などです。回転数が数万rpmに達する場合でも、遠心力に耐える堅牢設計が施されています。フルデジタル方式を採用した機種であれば、ノイズの影響を受けにくく、長時間の連続測定にも対応できます。

無線・特定小電力タイプ

特定小電力無線を利用するタイプは、免許不要で使える点が魅力です。工場内のプラント監視や浄水場の水位計測など、比較的低速なデータを長距離で伝送したい用途に向いています。汎用小型テレメーターと呼ばれる製品群は、複数チャンネルの信号をまとめて送信でき、既存システムに組み込みやすい設計です。衛星回線を使うタイプは、山間部や海上など通信インフラのない場所でも運用可能で、防災や河川管理システムで採用されています。用途に応じて伝送距離と通信方式を選ぶことが、失敗しない選定のコツです。

💡小型テレメーター選定で確認すべき性能ポイント

導入時にカタログスペックだけを見て決めると、現場で使いこなせないことがあります。特に注目したいのはセンサ対応の幅、精度、そしてノイズ耐性です。これらは計測データの信頼性に直結する要素であり、後から変更できない部分でもあります。事前にチェックリストを作り、複数メーカーを比較検討する姿勢が重要です。

センサ対応の幅と精度

熱電対、白金測温抵抗体、ひずみゲージ、加速度センサなど、どのセンサに対応しているかは製品によって異なります。汎用性の高い機種ほど幅広いセンサを接続でき、将来的な用途拡張にも柔軟に対応できます。精度についてはフルスケールに対する誤差率や分解能を確認しましょう。たとえば温度計測で±0.1℃の精度が求められる開発現場では、対応可能な機種が限られます。用途に合う精度を明確にしたうえで、必要以上のスペックを選ばないことがコスト最適化にもつながります。

ノイズ耐性と伝送方式

工場や車両など電気ノイズの多い環境では、伝送方式の選択が計測結果を左右します。アナログ方式は構造がシンプルですが、外来ノイズの影響を受けやすい傾向があります。一方、フルデジタル方式は信号を数値化してから送信するため、途中でノイズが混入しても復元性が高いのが特徴です。多チャンネル同時計測を行う場合は、チャンネル間の干渉が起きにくい設計になっているかも要確認です。安定した計測を長期にわたって続けたいなら、デジタル方式かつ十分な無線出力を持つ機種を選ぶと安心です。

🏢小型テレメーターの活用が広がる産業別の事例

小型テレメーターは、その汎用性の高さから多様な業界で採用されています。ここでは代表的な導入分野を紹介し、それぞれの現場でどのような課題を解決しているかを見ていきます。自社の業種と近い事例を知ることで、導入後のイメージがより具体的になるはずです。

自動車業界では、エンジン開発時のピストンやシリンダ内部の温度測定に活用されています。回転しながら往復運動する部品の温度は有線では取得できず、小型テレメーターが不可欠です。工作機械分野では、主軸ベアリングの温度監視や加工時のひずみ計測に利用され、製品の品質向上に貢献しています。

風力発電では、ブレードや発電機シャフトの状態監視に導入され、故障の早期発見に役立っています。ガスタービンや航空宇宙分野では、高温・高振動という過酷な条件下でも動作する堅牢な機種が採用されています。鉄道車両では、車輪や車軸のひずみ・温度を走行中に取得し、安全性の向上に貢献しています。

さらに、防災分野では衛星テレメーターが河川の水位や雨量を多地点から自動収集し、災害情報システムの基盤を支えています。共通しているのは、いずれも「有線では困難な計測を実現している」という点です。現場の課題を洗い出し、どの機種が最適かを検討する際の参考にしてください。

💰小型テレメーター導入時の価格相場と特注対応の考え方

小型テレメーターの価格は、機能や対応チャンネル数によって大きく異なります。汎用的な1〜数チャンネルのモデルであれば数十万円台から、多チャンネル・高精度な研究用途向けでは数百万円クラスも珍しくありません。まずは自社の計測要件を明確にし、必要最小限のスペックで見積もりを取ることが基本です。

導入コストを抑えるコツは、既存設備との連携を意識することです。たとえば手持ちのセンサやデータロガーとの互換性を確認しておけば、周辺機器の買い替えを最小限に抑えられます。また、レンタルサービスを提供しているメーカーもあり、短期プロジェクトなら購入せず借りるという選択肢もあります。

標準品でカバーできない場合は、特注対応を得意とするメーカーに相談するのが近道です。取り付けスペースの制約、特殊な回転数、耐熱・耐振動要求など、現場ごとの条件を伝えることで、最適な仕様の製品を設計してもらえます。特注品は納期がかかる傾向にあるため、プロジェクトの初期段階で相談を始めるとスムーズです。信頼できるメーカーは、過去の類似案件の実績を提示してくれるので、初回打ち合わせで具体的な事例を聞いてみるとよいでしょう。

📝小型テレメーターに関するまとめと今後の選定指針

小型テレメーターは、有線では難しい回転体や遠隔地の計測を可能にする、現場の強い味方です。本記事では、基本的な仕組みから種類、選定のポイント、産業別の活用事例、価格と特注対応までを整理してきました。機種選びで迷ったら、まず「何を、どこで、どの精度で測りたいか」を紙に書き出すことをおすすめします。センサ対応、伝送方式、ノイズ耐性、設置スペースといった条件を明確にすれば、候補は自然と絞られていきます。標準品で対応できない場合も、特注対応に強いメーカーに早めに相談すれば、最適な解決策が見つかります。小型テレメーターを正しく選び、現場のデータ活用を一段階レベルアップさせてください。

—------------------------------------
