ウォーターハンマーの発生メカニズムから具体的な対策方法までを専門的に解説。水道の異音や配管の振動が気になる方に向けて、原因の特定方法や防止器の活用術、応急処置までわかりやすくお伝えします。

蛇口を閉めた瞬間に「ドン」という衝撃音が響いた経験はありませんか。それは配管内で起こるウォーターハンマーと呼ばれる現象かもしれません。放置すると配管の破損や漏水、給湯器の故障など深刻なトラブルにつながります。本記事では、発生の仕組みから家庭・工場での対策方法、応急処置までを専門的な視点でわかりやすく解説します。読み終える頃には、あなたの家や設備を守るための具体的な行動がイメージできるはずです。

🔍ウォーターハンマーとは何か基礎から理解する

ウォーターハンマーとは、配管内の水や流体が急激に停止した際に発生する圧力衝撃のことです。日本語では「水撃作用」と呼ばれ、蛇口の急な閉止やポンプの停止で起こります。放置すると配管の寿命を大きく縮めるため、まず正しく理解することが重要です。

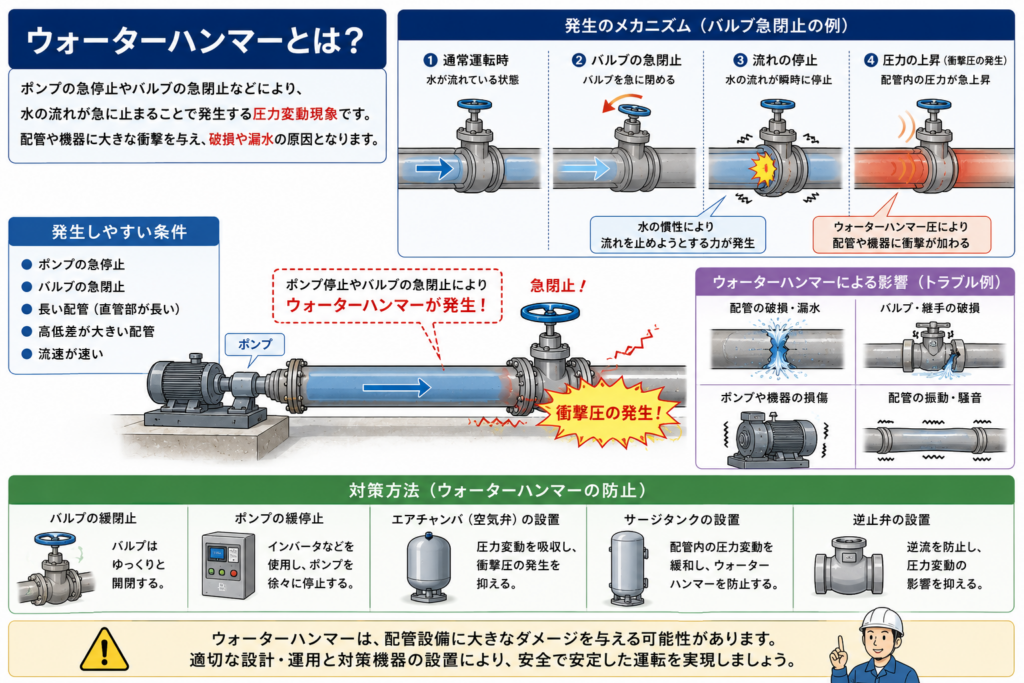

発生メカニズムの詳細

水は非圧縮性の流体で、動いている水を急に止めると運動エネルギーが圧力エネルギーに変換されます。たとえば流速2m/sで流れる水を瞬時に止めると、理論上約20気圧もの圧力上昇が発生することもあります。この圧力波が配管内を秒速1000m以上で往復し、「ドン」という衝撃音や振動を生み出します。ジューコフスキーの式によって計算可能で、流速と管路長が長いほど衝撃は大きくなります。

発生しやすい場所と条件

シングルレバー混合水栓や全自動洗濯機、食器洗い機など、電磁弁で急激に水を止める機器は特に発生源になりやすいです。また、給湯器の使用時や高層マンションのように水圧が高い環境でも起こりやすくなります。配管が長く曲がりが多い、固定が不十分といった条件も衝撃を増幅させます。近年は節水機器の普及や築年数の経過により、発生件数が増加傾向にあります。

⚠ウォーターハンマーが引き起こす深刻なトラブル

ウォーターハンマーは単なる「うるさい音」では済みません。繰り返される衝撃は配管や機器に確実にダメージを蓄積させ、突然の事故として表面化します。ここでは代表的なトラブルを紹介します。

漏水事故と近隣トラブル

配管の継手部分やパッキンは、繰り返される圧力衝撃で徐々に緩みます。ある日突然、壁の中で漏水が発生し、階下への水漏れ被害につながるケースも少なくありません。修理費用は軽微な補修で数万円、床や壁の補修まで含めると数十万円に達することもあります。また、深夜や早朝に響く衝撃音は、集合住宅では騒音トラブルの原因になりやすい問題です。

給湯器や精密機器への影響

給湯器内部には水量センサーや熱交換器など繊細な部品が組み込まれています。ウォーターハンマーの衝撃はこれらのセンサー類を損傷させ、点火不良や温度制御の異常を引き起こします。修理費用は3〜10万円程度、機器交換となれば20万円以上かかるケースもあります。工場設備でも同様に、流量計や制御弁が誤作動を起こし、生産ラインの停止という重大な損失を招くことがあります。早期に対策を講じることが、結果的に大きなコスト削減につながります。

💡家庭でできるウォーターハンマー対策

家庭で異音や振動が気になり始めたら、放置せずに早めの対処が肝心です。難しい工事をしなくても改善できる方法から、より確実な機器の設置まで段階的に紹介します。

すぐに試せる簡単な対処法

まず試したいのは、水道メーターの元栓を少し閉めて水圧を下げる方法です。全開状態から4分の1回転ほど閉めるだけで、衝撃音が和らぐことがあります。次に、蛇口をゆっくり開閉する習慣をつけましょう。特にシングルレバー水栓は勢いよく戻すと衝撃が強く出ます。洗濯機のホース接続部にゴム製の緩衝材を挟むのも効果的です。これらは無料またはワンコインでできる即効性のある対策です。

水撃防止器の設置方法

より確実な対策は水撃防止器の設置です。これは配管内の圧力波を吸収する装置で、内部の空気やバネが衝撃を緩和します。洗濯機用の蛇口に取り付けるタイプなら3000〜5000円程度で購入でき、ネジ込むだけで設置できます。給湯器の配管や本格的な工事が必要な場合は、水道業者に依頼して1〜3万円ほどが相場です。設置後は9割以上のケースで衝撃音が改善されるため、費用対効果の高い対策といえます。

👉配管設計でウォーターハンマーを防ぐポイント

新築や配管更新の際は、設計段階で対策を組み込むことが最も効果的です。プロの現場では複数の観点から予防策を講じています。

● 配管サイズと流速の適正化

流速が速いほど衝撃圧力は大きくなるため、一般的な水道配管では流速を1.5〜2.0m/s以下に抑える設計が推奨されます。管径を1サイズ上げるだけで流速は大幅に下がり、ウォーターハンマーの発生確率が下がります。ただし過度に太くするとコストや水質への影響もあるため、バランスが重要です。

● バルブ選定と操作の工夫

急開閉するボール弁よりも、ゆっくり閉まるゲート弁やグローブ弁を選ぶことで衝撃を抑制できます。電磁弁を使う場合は、閉止時間を1秒以上に設定できるスロークローズタイプが有効です。ポンプ吐出側にはチェックバルブ（逆止弁）を設置し、水の逆流を防ぎます。特にスイング式より衝撃の少ないスモレンスキ式や衝撃吸収式チェックバルブが推奨されます。

● エア抜きとサージタンクの活用

配管の高い位置にエア抜きバルブを設置すると、たまった空気による圧力異常を防げます。大規模な設備ではサージタンクやアキュムレーターを設置し、圧力変動をタンク内の空気クッションで吸収します。ポンプ停止時の逆流対策としてバイパス配管を設ける方法も有効です。これらを組み合わせることで、根本から発生を抑制できます。

🏭蒸気配管のスチームハンマー対策と応急処置

工場設備で使われる蒸気配管では、水の代わりに蒸気が凝縮したドレン（水滴）が原因となる「スチームハンマー」が発生します。水のウォーターハンマーより破壊力が大きく、配管破断事故につながる危険性もあります。

● スチームハンマーの発生要因

蒸気配管内でドレンが溜まったまま高速の蒸気が流れると、ドレンが弾丸のように加速され、曲がり部や弁に激突します。特に配管の立ち上げ部や長期停止後の再起動時に発生しやすいです。また、蒸気と冷たいドレンが接触すると急激な凝縮が起こり、真空が発生して周囲の水が高速で吸い込まれる「凝縮ハンマー」も深刻な問題です。

● 予防のためのスチームトラップ活用

スチームトラップはドレンだけを自動排出する重要な部品です。配管の低所や末端に適切に設置し、定期点検で作動不良を早期発見しましょう。一般的にスチームトラップの寿命は3〜5年で、点検を怠ると詰まりや漏れが発生します。配管には1/100〜1/200程度の下り勾配をつけ、ドレンが自然に排出される設計が基本です。

● 発生時の応急処置

万が一スチームハンマーが発生したら、まず蒸気供給を止めて配管を冷却します。急激に減圧すると別のトラブルを招くため、ゆっくり圧力を下げることが重要です。配管の変形や漏れがないか確認し、異常があれば専門業者に連絡してください。再起動時は必ずドレンを完全に抜いてから、徐々に蒸気を通す「ウォーミングアップ」を行いましょう。

📝ウォーターハンマーの基礎と対策まとめ

ウォーターハンマーは配管内で起こる圧力衝撃で、放置すると漏水や機器故障など重大なトラブルに発展します。家庭では蛇口をゆっくり操作したり、水撃防止器を設置したりすることで手軽に対策できます。新築や設備更新の際は、配管径やバルブ選定、エア抜き機構など設計段階での予防が最も効果的です。工場の蒸気配管ではスチームトラップの適切な管理と勾配設計が重要で、応急処置には慎重な減圧操作が求められます。異音や振動を「そのうち直る」と放置せず、早めに原因を特定し対策することが、長期的に見て最もコストパフォーマンスの高い選択です。この記事を参考に、あなたの環境に合った対策を今日から始めてみてください。

—------------------------------------
